L-510T电话耦合器

型号：L-510T电话耦合器

技术特点

电话耦合器的主要功能是将电话线连接到公共广播系统或会议系统，提供电话会议功能，使嘉宾能通过电话参与会议，在电视节目、大型会议中提供一个特殊客席。在大型会议上，某些外出公干人员可通过电话参与会议提供第一手资料，例如某些公司重要成员无论身在何地，也能通过电话参与会议。

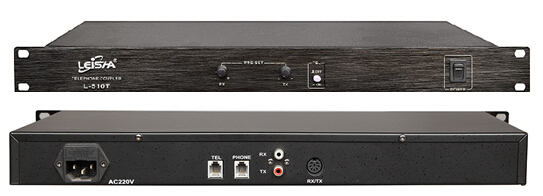

1、各部分名称：

(1)预设旋钮（PRE-SET）→RX及TX旋钮所在。RX调节声音输入音量，音量越大，致电来的话方输出的音量越大。TX调节声音输出音量，音量越大，传送给话方的音量越大。

(2)直播开关（TEL）→输入电话与公共广播系统的接通开关，ON为开，OFF为关。

(3)主电源开关（POWER）→电源启动开关，安装及拆卸前必须关掉，以确保系统及人身安全。

(4)交流220伏特（AC 220V）电源插座→连接交流220伏特的电源线，也是电源保险丝所在，安装及拆卸前必须拔掉电源线插头，以确保系统及人身安全。

(5)电话机输入端（TEL端RJ11插座）→连接电话线信号输入端，电话线输入端电话连线输出端可互换。

(6)电话连线输出端（PHONE端RJ11插座）→连接电话线讯号输出端，电话线输入端与电话连线输出端可互换。

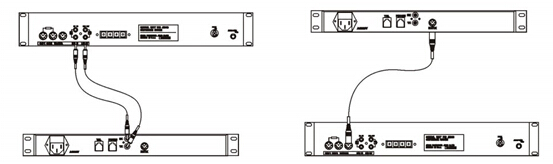

(7)系统输出插座（RX端RCA插座）→连接公共广播系统才用，连接公共广播系统线性输入端。

(8)系统输入插座（TX端RCA插座）→连接公共广播系统才用，连接公共广播系统辅助输出端。

(9)系统输入/输出（DIN插座）→连接会议系统主机。



2、调节/测试：

(1)本系统使用交流220伏特（AC 220V），50赫兹（50Hz）电源，0.5A电源保险丝。

(2)连接妥当，启动电源及关掉直播开关后，请用另外一台电话与电话耦合器所连接的电话拨通。

(3)提起电话，启动直播开关，再挂掉电话。

(4)调节预设旋钮的RX与TX音量：

a.)RX为声音输入至系统的音量；

b.)TX为声音输出至话方的音量；

(5)调节过程中须考虑电话耦合器、公共广播系统及会议系统的配合，如有必要，可以调节二者。

(6)调节过程完毕后，请关掉直播开关及挂掉电话线。

3、使用：

(1)连接妥当，启动电源及关掉直播开关后，可以由指示参与电话会议的话方致电到电话会议系统，也可以由电话会议系统直接致电到指示参与会议的话方。

(2)提起电话，启动直播开关，再挂断电话，参与电话会议的话方即可参与会议。

(3)预调旋钮（PRE-SET）可控制参与电话会议的话方发言权或监听权。

a.)RX旋钮可控制话方发言权；

b.)TX旋钮可控制话方监听权；

(4)如想与话方交谈，而又不想直播到会议上，请先提起电话，再关掉直播开关（TEL），此功能可方便技术人员确认来电，控制电话会议进行。

(5)电话会议进行完毕，先关掉直播开关后再挂断电话，电话线会立即中断。



4、注意事项：

本系统在正确使用下才能发挥最佳功能，如非正确使用下不排除有可能会导致系统失灵、损毁或危及人身安全。

(1)本系统非全天候运作，应存放在干燥的地方。

(2)安装或拆卸本系统前，必须关掉本系统的电源。

(3)电话线输入端及电话线输出端的插座为香港通用的电话插座，在其他国家可能需要添加转换器。

(4)主席话筒不能终止电话会议的发言状态，只有控制电话耦合器的技术人员才可以控制。

(5)直播开关和电话耦合器所连接电话两者没有同时关掉或中断，电话线还未挂掉，两者同时进行，电话线才会挂断。

(6)如有任何疑问可请教有相关技术工程人员，或向当地经销商查询。

(7)启动直播开关前，请将预调旋钮RX及TX逆时针至“－”端。

规格:

输入： RCA(x2)

输出： 8P-DIN(x1)

电话输入/输出： RJ11x2

电源电压： 220V AC

耗电量： 7W

重量： 2Kg

尺寸： 44x483x221 mm

安装方法： 19英寸标准机柜
